一體化污水處理設備工藝流程圖

       一體化化工藝流程圖需要根據處理工藝不同、流程圖也是不一樣的，今天帶大家來了解一下能達到A級出水的2種處理工藝流程圖及內容，


一、A3O+MBBR一體化污水處理工藝流程圖簡要說明

       A3/O+MBBR工藝為主的一體化污水處理設備（不含紫外線消毒器），出水標準達到《城鎮污水處理廠污染物排放標準》（GB 18918-2002）一級A標，相對于其它常規的二級生化處理工藝，本處理工藝能降低一次性投資與運行成本。

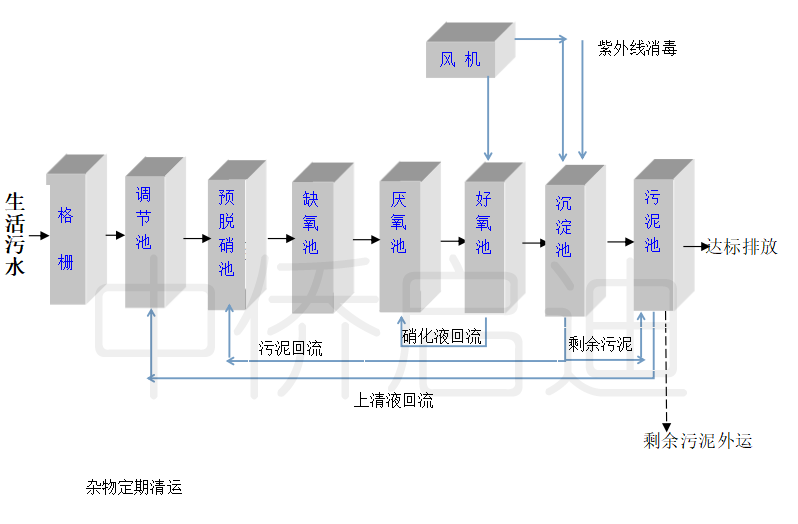

MBBR一體化污水處理設備工藝流程圖


       污水自流入格柵渠中，在格柵渠中安裝機械細格柵，污水先經過細格柵除去粗大的漂浮物和懸浮物，再自流到集水池中，后經提升泵提升至MBBR一體化設備內，污水中污染因子被微生物充分吸附、降解，在MBBR一體化設備內污水經過預脫硝區﹑厭氧區﹑缺氧區﹑好氧區﹑沉淀區，沉淀區安裝污泥回流氣提裝置，好氧區安裝混合液回流裝置，污泥回流至預脫硝區，混合液回流至缺氧區，好氧區出水流入至沉淀區固液分離，出水經紫外線消毒后排入附近的水體中。



       污泥經排泥電動閥定期外排至污泥池，然后通過螺桿泵抽至廂式壓濾機進行脫水處理，脫水后的污泥裝袋后在污泥脫水間中暫存，定期外運處置；廂式壓濾機的濾液回流到集水池中。

 A3/O+MBBR工藝技術介紹

（一）技術背景



       一體化高效生物反應器采用預脫硝+厭氧+缺氧+移動床生物膜好氧（簡稱A3/O+MBBR）工藝技術。將強化脫氮除磷的A3/O工藝和MBBR進行有機結合，自主研發，徹底解決出水氮、磷不能達標等問題。出水最高可達到《城鎮污水處理廠污染物排放標準》（GB18918-2002）一級A標準，甚至達到《城市污水再生利用-城市雜用水水質標準》，可實現中水回用，有效提高水資源的利用率。綜合分析本項目進出水要求和水質參數，使用A3/O+MBBR工藝的一體化設備是完全可滿足要求。



一體化污水處理設備工藝流程圖


（二）技術原理



        A3/O污水生化處理工藝是對傳統A/A/O（即A2/O）工藝的全面提升，優化設置功能明晰的預脫硝區、厭氧區、缺氧區和好氧區，增設前端預脫銷區，去除回流混合液中攜帶的硝態鹽氮，確保厭氧聚磷菌的優良環境，提高反應系統的生物處理能效，強化了脫氮除磷的效果。



       MBBR是移動床生物膜反應器（Moving Bed Biofilm Reactor）的簡稱，該工藝兼具傳統流化床和生物接觸氧化兩者的優點，運行穩定可靠，抗沖擊負荷能力強，脫氮效果好，是一種經濟高效的污水處理工藝。目前，國外應用較多。具有生化系統啟動快、脫氮除磷效果好、剩余活性污泥少、投資運行費用低的特點。

MBBR 的核心就是增加填料，獨特設計的填料在鼓風曝氣的擾動下在反應池中隨水流浮動，帶動附著生長的生物菌群與水體中的污染物和氧氣充分接觸，污染物通過吸附和擴散作用進入生物膜內，被微生物降解。



        附著生長的微生物可以達到很高的生物量，因此反應池內生物濃度是懸浮生長活性污泥工藝的數倍，降解效率也因此成倍提高。

MBBR具有比表面積大、親水性好、生物活性高、掛膜快、處理效果好、使用壽命長等優點

一體化污水處理設備生產廠

（1）污水污泥同步處理（剩余活性污泥少）



       以A3/O+MBBR工藝為主的設備在實現污水處理的同時，實現了有機污泥的大幅度減量，剩余活性污泥大大降低，有助于緩解剩余污泥處置難題。



F/M比是影響污泥增值的重要因素，低F/M將使得生化系統中污泥處于高度內源呼吸相，進入系統有機基質最終被內源呼吸而代謝成為二氧化碳、水及少量無機鹽。



        新增有機物在活性菌的作用下一部分被分解為小分子有機物，繼而被氧化分解為CO2、H2O等無機物；另一部分被合成為細胞。在低污泥負荷條件下，該細胞作為營養物在活性菌作用下一部分又被分解為小分子有機物，繼而又被氧化分解為CO2、H2O等無機物；另一部分又被合成為新細胞。依此類推，在低污泥負荷條件下，該新細胞又作為營養物在活性菌的作用下繼續作分解與合成的代謝，直至細胞最后全部代謝為CO2、H2O等無機物。從整個分解、合成代謝的過程來看，有機物已被徹底代謝，系統內有機污泥沒有富集增長。



       在MBBR工藝過程中，部分COD被轉化為新的活性污泥，同時部分老化污泥被消化和礦化，實現了污泥的自動消化和降解平衡，減小有機性污泥排放。


一體化污水處理設備工藝流程圖



（2）同步硝化反硝化（脫氮效果好）



       由于MBBR移動膜的存在，當使溶解氧控制在合適濃度時，由于活性污泥絮體尺寸或生物膜厚度的變化，使其可以形成表面DO高，內層DO低的一個濃度梯度，進而形成不同的溶解氧條件，進而給同步硝化反硝化創造必要的條件，使其在同一個反應器內同時發生成為可能。同步硝化反硝化可大大減少反應時間和反應器的容積，提高氨氮總氮去除效果。



（三）工藝特點



1、占地面積小，基礎設施配套簡單；

2、集中與分散處理相結合，節省管網投資；

3、遠程監控及自動化設計，運營維護成本低；

4、模塊化組裝設計，安裝、運輸、升級高效；

5、封閉式設計，防止氣味揮發，杜絕二次污染；

6、專業化外觀設計，與周圍環境相融合。


二、MBR一體化污水處理設備工藝流程圖簡要說明

概述

       MBR一體化污水處理設備的核心部件是膜生物反應器（MBR)，它是膜分離技術與生物技術有機結合的新 型廢水處理技術。污水進入MBR系統。A區為兼氧區，放置填料，并與活性污泥進行充分接觸。O區為好氧區，放置膜組件，使用PVDF膜將活性污泥和大分子有機物質截留住，省掉二沉池。活性污泥濃度因此大大提高，水力停留 時間（HRT)和污泥停留時間（SRT)可以分別控制，而難降解的物質在反應器中不斷反應、降解。進一步處 理之后，被處理水可以達標排放或回用。此外，輸送到MBR系統中的空氣也是處理過程中非常重要的一部分，它可以促進反應器中流體的循環流動，提高活性污泥的降解效率，還可以使中空纖維膜絲之間發生相互摩擦，清潔膜組件。

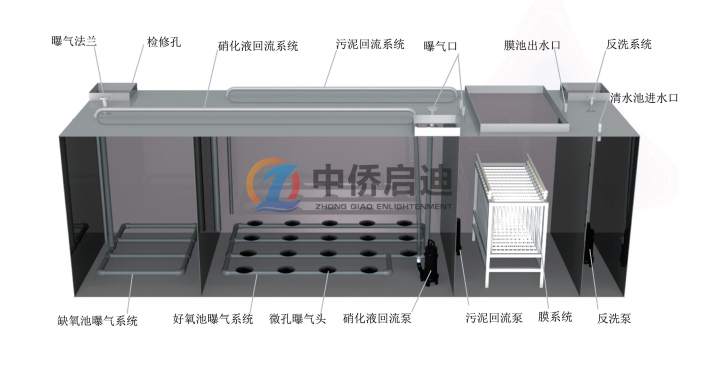

mbr一體化污水處理設備工藝流程圖


       mbr一體化污水處理設備是傳統生化處理與膜分離技術的有效結合的一種新型設備。該工藝具有出水水質好、運行穩定、節約用地等特點。在城市污水和工業廢水的處理和再利用方面具有很強的競爭力。



       mbr一體化污水處理設備工藝介紹：mbr工藝系統以膜組件為核心設備，通過膜技術可分離出可生物降解的泥水混合物，代替傳統工藝中的二沉池，得到處理后的純化水。同時，省略了隨后的三級處理過程。采用膜分離技術處理生化出水，可濾除懸浮物和高分子物質，將出水濁度降至0.2ntu以下，有效減少消毒劑用量，減少污泥產生。





       由于膜的分離作用，mbr一體化污水處理設備不必設立沉淀、過濾等其他固液分離設備。設備高效的固液分離將廢水中的懸浮物質、膠體物質、生物單元流失的微生物菌群與已凈化的水分開，不須經三級處理即可直接回用。并且設備可使生物處理單元內生物量維持在高濃度，使容積負荷大大提高，同時膜分離的高效性，使處理單元水力停留時間大大縮短，生物反應器的占地面積減少，系統占地僅為傳統方法的三分之一，使得投資省費用低。





MBR一體化污水處理設備的工藝特點：



（1）出水水質好

          MBR一體化污水處理設備由于采用膜分離技術，所以不需要過濾等設備。能夠有效的去除懸浮物、膠體物質，不需要深度處理便可回用。

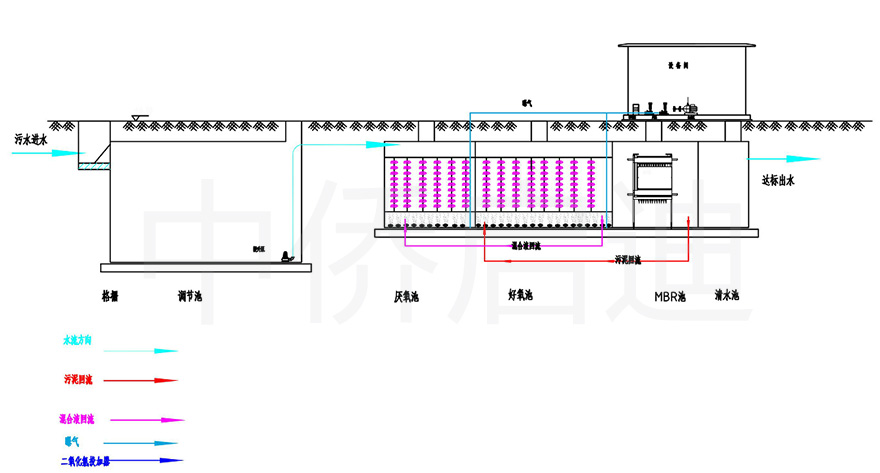

mbr一體化污水處理設備工藝流程圖



（2）占地面積小

         MBR一體化設備由于采用了膜元件，所以不必在設立單獨的過濾、沉淀系統。所以相比其它污水處理工藝占地面積更小。

（3）達標排放

         MBR一體化污水處理設備經過加藥可達到一級A排放，不加藥可達到一級B排放標準。



（4）維護方便

         MBR一體化污水處理設備操作簡單，施工方便，無需特殊維護，設備自我保護性好。
