MBR一體化污水處理設備工藝流程圖

          mbr工藝的一體化污水處理設備在污水處理項目中 占有很高的比例，今天帶大家來了解一下mbr一體化污水處理設備工藝流程圖和設備工藝的一些基本情況

MBR一體化污水處理設備簡介


          中僑啟迪針對多個污水處理設施建設和運營狀況的實際調研，并且經過污水處理實驗分析，提出了適合于生活污水特點的專業處理方案，并在裝備中引入了最為先進的MBR膜技術，能徹底解決“污水收集難”、“污水管網投資高”、“占地面積大”和“施工周期長”等問題，并且其相較于常規的城鎮污水處理具有“處理水質好”、“占地面積小”、“運行成本低”、“投資成本低”、“智能化管理”等特點，出水主要指標可直接達到《城鎮污水處理廠排放標準》（GB18918-2002）一級A標準或者中水回用標準。


mbr一體化污水處理設備工藝流程圖：

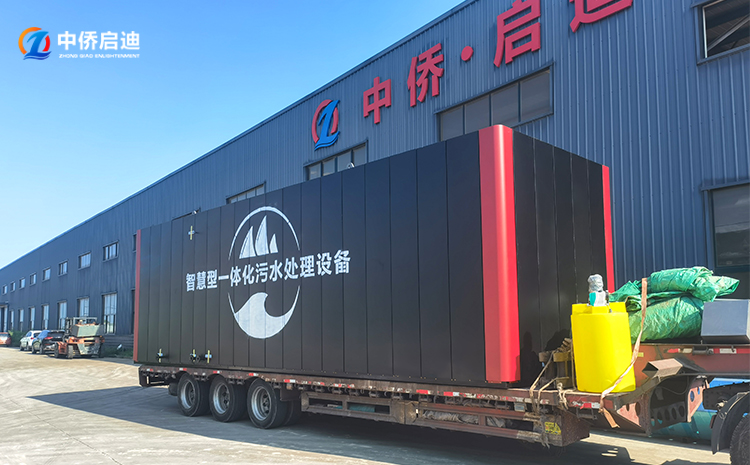

碳鋼設備一體化mbr工藝流程圖

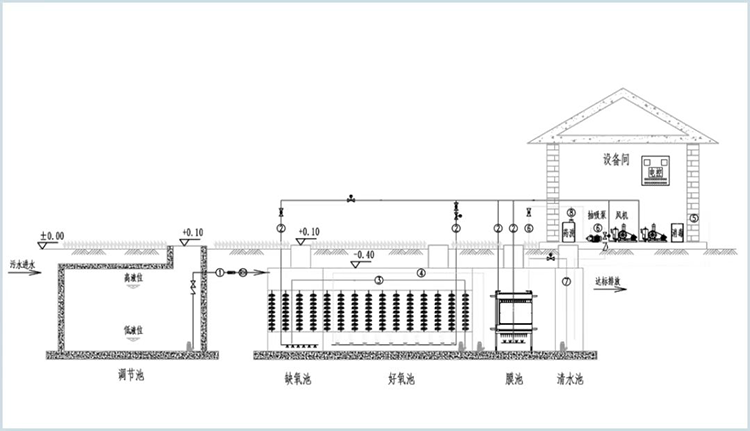

mbr一體化污水處理設備工藝流程圖

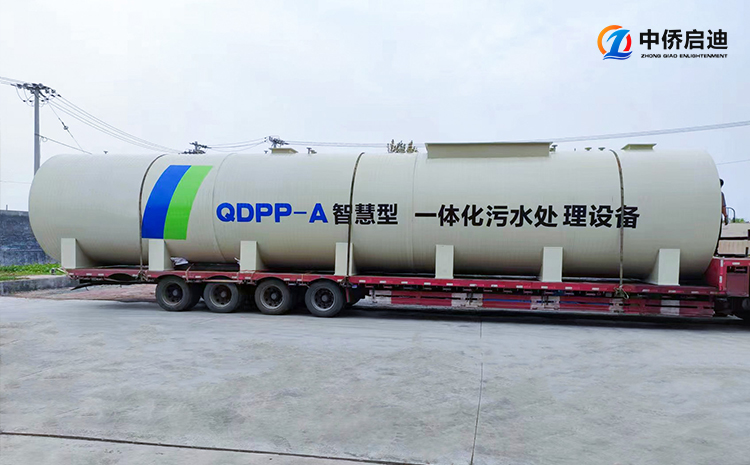

QDPP一體化污水處理設備工藝流程圖

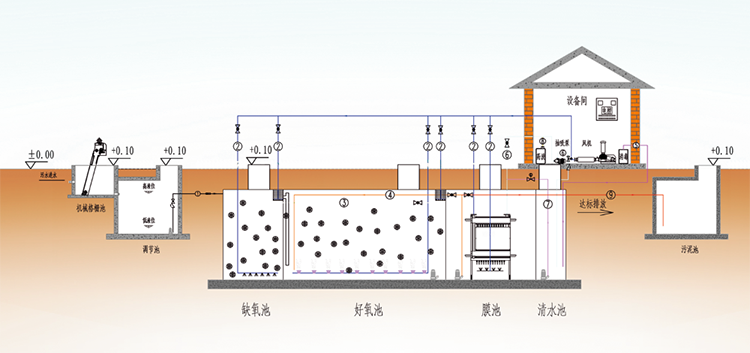

QDPP一體化設備mbr工藝流程圖



MBR一體化裝置優勢

        中僑啟迪的MBR是一款智能化裝備，本設備為我司自主研發設備，擁有自主知識產權。（專利號：ZL201521138591.5）

   MBR一體化裝置在設計中優點如下：

技術先進

模塊設計：采用獨特的外觀及高度集成模塊化設計，可以根據實際情況將缺氧池、膜池及控制室分開設計和安裝，便于運輸。

新型技術：集成新型膜技術及生物模擬技術，脫氮除磷效果好、剩余污泥量少，處理流程短，無需沉淀、砂濾環節；

智能控制：采用智能監控技術，可實現全自動操作，運行穩定、操作直觀簡便；

使用省心

減少投資：小型分散就地處理方式替代集中式污水處理，無需大規模開挖鋪設管道和建設構筑物，投資成本低；

建設快捷：占地面積僅有傳統再生處理工藝的30-50%，基建工程量少，只需建設設備基礎，接管處理即可再生回用，省工省時省地；

低運行費：直接運行成本低，高性能超濾膜組件，使用壽命更長。

成效顯著

優質出水：出水水質穩定，污染物指標完全優于《城鎮污水處理廠排放標準》（GB18918-2002）一級A標準，并且主要排放指標優于《城市污水再生利用城市雜用水水質》（GB/T 18920-2002）標準；

節能環保：低運行費用，運行過程無噪音、無異味、剩余有機污泥量少。




工藝流程說明

          經過收集的生活污水流經手動格柵，將較大的懸浮物去除后，進入調節池，在調節池內調節水質、水量。緩解水量水質對后續工藝的沖擊。

調節池中的污水經過潛水泵提升至MBR裝備，突出優點是利用MBR膜生物反應技術有利于不同微生物菌群的繁殖生長，因此脫氮除磷效果非常好。膜生物反應器處理后的水經抽吸泵抽吸后達標直接排放。



預處理工藝

          預處理工藝由手動格柵、調節池組成，為設備配套設施。

①、調節池

          調節池的功能是調節處理水量和水質的不均勻性。為防止因水質、水量的大幅度波動造成整個污水處理系統處理能力下降，同時為提高后續處理系統的處理效率，故設置調節池，可大幅降低處理設備的容量和電耗。

調節池的末端安裝液位控制裝置，當調節池的水位達到設定值時啟動提升水泵，否則停止運行，以達到節約電耗的目的。

 MBR裝備




原理介紹：

        MBR裝備將缺氧、超濾膜過濾及控制室集于一體，克服了傳統處理工藝流程冗長、占地面積大、操作管理復雜等缺點。具有結構緊湊、外觀美觀、占地面積小、運行費用低、穩定可靠、自動化程度高、維護操作方便、脫氮效率高、出水水質好、節能高效、自動化程度高等優點。

①（缺氧池）反硝化

         反硝化細菌通過在缺氧狀態下將硝酸鹽還原，釋放出分子態氮(N2) 或一氧化二氮(N2O) 實現脫氮目的的過程，膜濾池中的污泥回流至反硝化池，進行反硝化脫氮，同時加強污水與污泥的接觸。

② MBR膜生物反應區（好氧）

         經過處理的污水，通過浸沒式超濾，超濾產水進入吸附除磷區超濾膜孔徑為0.001-0.1um，超濾膜材質為PVDF，浸沒式超濾組件下方安裝有曝氣管道，在保證水體中有好氧細菌所需的高濃度溶解氧的前提下，對膜表面進行實時清洗，保證了膜通量的穩定性；同時浸沒式超濾池中的高濃度污泥經過污泥回流管道回流，進入反硝化池，降低膜池中的污泥濃度。

         MBR裝備取代了傳統工藝中的二沉池，可以高效的進行固液分離得到穩定的出水，又可以在生物池內維持高濃度的微生物量，工藝剩余污泥少，極有效的去除氨氮，出水懸浮物和濁度接近于零，出水中細菌和病毒被大幅度去除，出水水質效果好。




核心技術簡介

浸沒式超濾技術：

        本設備核心技術為浸沒式超濾技術(MBR)，它是將膜分離技術與生物處理技術有機的結合在一起的新型廢水處理技術，也稱膜分離活性污泥法。它利用膜分離設備將生化反應池中的活性污泥和大分子有機物質截留住，水力停留時間（HRT）和污泥停留時間（SRT）可以分別控制，而難降解的物質在反應器中不斷反應、降解。一方面，膜截留了反應池中的微生物，使用池中的活性污泥濃度大大增加，使降解污水的生化反應進行得更迅速更徹底，另一方面，由于膜的高過濾精度，保證泥水分離的效果，從而節省了二次沉淀。因此，MBR工藝通過膜分離技術大大強化了生物反應器的功能。




MBR的優點：

           ① 出水水質穩定，浸沒式超濾是以膜分離過程取代傳統工藝中的重力沉淀，解決了由顆粒沉降性決定處理結果的技術難題，恒定的過濾精度對于產水水質和運行情況的變化均有很強的適應性，能很好地實現固液分離，保證出水水質。

           ② 工藝簡單。與傳統物化、重力沉淀、柱式超濾相比，工藝更為簡單，也易于管理。

           ③ 占地面積小，由于膜的高效分離作用，還可節省重力沉淀空間、過濾等固液分離設備，且出水懸浮物濃度遠低于傳統固液分離設備，使整個設備流程簡單，易于集成，設備占地大為縮小。

           ④ 管理簡單方便、自動控制化程度高、運行成本低，整機能夠?qū)崿F(xiàn)自動間歇運行，設備泵閥自動遵照程序啟停，設有水位自動控制、膜污染控制、故障報警等控制，管理和操作更為方便，并可節省加藥消毒、清洗所帶來的長期運行費用。
