一套完整的一體化污水處理設備有哪些部分組成

概述

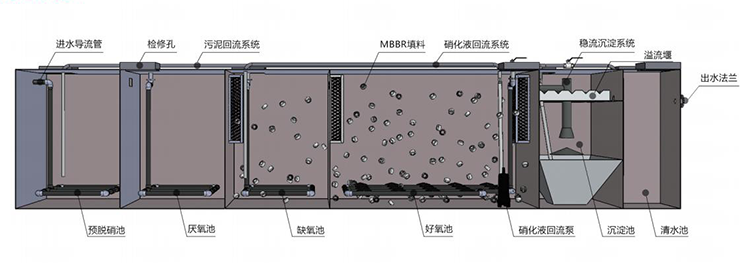

       一套完整的一體化污水處理設備一般都由調節池，厭氧池、缺氧池、沉淀池、清水池、設備間等組成，有些要求水質高的還會根據特殊工藝 有MBBR池、膜池等部分組成，今天小編帶大家一起來了解一下一套完整的污水處理設備有哪些組成及個部分的功能和作用。

預處理工藝由手動格柵、調節池組成，為設備配套設施。

調節池

      調節池的功能是調節處理水量和水質的不均勻性。為防止因水質、水量的大幅度波動造成整個污水處理系統處理能力下降，同時為提高后續處理系統的處理效率，故設置調節池，可大幅降低處理設備的容量和電耗。
調節池的末端安裝液位控制裝置，當調節池的水位達到設定值時啟動提升水泵，否則停止運行，以達到節約電耗的目的。

原理介紹：

       MBR裝備將缺氧、超濾膜過濾及控制室集于一體，克服了傳統處理工藝流程冗長、占地面積大、操作管理復雜等缺點。具有結構緊湊、外觀美觀、占地面積小、運行費用低、穩定可靠、自動化程度高、維護操作方便、脫氮效率高、出水水質好、節能高效、自動化程度高等優點。

①（缺氧池）反硝化
反硝化細菌通過在缺氧狀態下將硝酸鹽還原，釋放出分子態氮(N₂) 或一氧化二氮(N₂O) 實現脫氮目的的過程，膜濾池中的污泥回流至反硝化池，進行反硝化脫氮，同時加強污水與污泥的接觸。

② MBR膜生物反應區（好氧）
經過處理的污水，通過浸沒式超濾，超濾產水進入吸附除磷區超濾膜孔徑為0.001-0.1um，超濾膜材質為PVDF，浸沒式超濾組件下方安裝有曝氣管道，在保證水體中有好氧細菌所需的高濃度溶解氧的前提下，對膜表面進行實時清洗，保證了膜通量的穩定性；同時浸沒式超濾池中的高濃度污泥經過污泥回流管道回流，進入反硝化池，降低膜池中的污泥濃度。
MBR裝備取代了傳統工藝中的二沉池，可以高效的進行固液分離得到穩定的出水，又可以在生物池內維持高濃度的微生物量，工藝剩余污泥少，極有效的去除氨氮，出水懸浮物和濁度接近于零，出水中細菌和病毒被大幅度去除，出水水質效果好。


各組成部分的功能及技術參數

調節池

   用來收集生活污水，同時兼作污水提升泵集水池。該池具有調節水量、均化水質，提高整個處理系統抗沖擊性能的功能。池底采用穿孔曝氣，起攪拌作用，用來均和水質，防止SS下沉池底。
單池有效容積（m³）：5000×4000×3500
材質：鋼砼
數量：1座
配置：
(1) 格柵
主要用于攔截大顆粒的固體物質及漂浮物，防止以上物質堵塞水泵葉輪及劃破MBR膜池里的平板膜。
柵距：2mm
（2）污水提升泵：
型 號：QW10-10-0.75
流 量：10m3/h,
揚 程：10 m
功 率：0.75Kw
數 量：2臺（1用1備）
（3）液位控制系統
采用浮球液位控制實現工藝的自動控制，浮球開關不含導致故障發生和波紋管、彈簧、密封等部件。而是采用直浮子驅動開關內部磁鐵，浮球開關的簡捷的杠桿使開關瞬間動作。浮子懸臂角有限位設計，防止浮子垂直。 浮球液位開關是一種結構簡單、使用方便、安全可靠的液位控制器。它比一般機械開關速度快、工作壽命長；與電子開關相比，它又有抗負載沖擊能力強的特點,一只產品可以實現多點控制。
型號：FK型
數量：1套

缺氧池

  主要作用是依靠污水中的有機物做為碳源將回流至該池泥水混合物中的硝酸鹽、亞硝酸鹽利用反硝化細菌的反硝化作用轉化為氮氣，從而實現脫氮作用，同時由于脫氮時也消耗了污水中的有機物所以也降低了COD。
有效尺寸：長×寬×高（mm）：2000×2250×2500
材質：鋼結構
數量：1座
配置：
（1） 填料
 型號：ZQ-150
 材質：PP
 數量：8m3
 （2）填料支架
 材質：12#鍍鋅圓鋼
數量：9m2
 （3）曝氣系統
 材質：UPVC
 數量：一套
 方式：穿孔曝氣

好氧池

好氧生物接觸氧化池進行大量曝氣，利用微生物降解水中的COD、BOD5有機質，并吸除磷。
有效尺寸：長×寬×高（mm）：3000×2250×2500
材質：鋼結構
數量：1座
配置：
（2） 填料
 型號：ZQ-150
 材質：PP
 數量：12m3
 （2）填料支架
 材質：12#鍍鋅圓鋼
數量：13.5m2
 （3）曝氣系統
 材質：UPVC
 數量：20套
 方式：微孔曝氣
（4）混合液回流泵
型 號：QW10-10-0.75
流 量：10m3/h,
揚 程：10m
功 率：0.75KW
數 量：1臺

 MBR膜池

       MBR膜池既實現了MBR膜支架的安裝，又是傳統意義上的好氧池，同時又利用MBR平板膜的泥水分離特性實現了泥水分離。所以MBR膜池是本工藝的核心部分。首先好氧微生物在氧氣的作用下，以好氧池里的有機物作為碳源維持正常的生命活動，另一方面硝化菌將氨氮轉化為硝態氮，為反硝化提供必要的前提條件。
膜生物反應器（Membrane  Bioreactor, MBR）是一種將高效膜分離技術與傳統活性污泥法相結合的新型高效污水處理工藝, 它用膜組件代替傳統活性污泥法中的二沉池，大大提高了系統固液分離的能力，從而使系統出水水質和容積負荷都得到大幅度提高，出水可以作為中水回用。由于膜的過濾作用，微生物被完全截留在生物反應器中，實現了水力停留時間與活性污泥泥齡的徹底分離，消除了傳統活性污泥法中污泥膨脹問題。
MBR具有對污染物去除效率高，硝化能力強，出水水質穩定，剩余污泥產量低，設備緊湊，操作簡單等優點，應用與處理量大面廣的有機生活污水，實現污水資源化具有很大的潛力
有效尺寸：長×寬×高（mm）：2250×2250×2500
材質：鋼結構
數量：1座
配置：
（1）膜組件
型號：ZQ-MBRMD-10-210-CO-PVDF
（2）出水泵
根據日處理水量及運行方式可以推算出所需抽吸泵的類型，以抽停時間比為8 分鐘比2 分鐘為例，Q 抽吸=Q 日/24×10/8/N。
Q 抽吸：抽吸泵流量
Q 日：日處理水量
N:所選的泵的數量
*一般要求抽吸泵吸上真空高度為6m。
即：Q抽吸=100/24×10/8=5.2m3/h
出水泵前一定要安裝負壓真空表（觀察膜污染的程度）、閥門（控制出水流量），膜組件正常運行的負壓為0-30KPa,負壓超過或接近30KPa時膜元件屬于嚴重污染，則需要清洗。自吸泵后一定要安裝出水流量計，確定膜組件的出水水量。
（3）鼓風機
型號：2HB520H36
功率：3KW
數量: 2臺（1用1備）
（4）液位控制系統
采用浮球液位控制實現工藝的自動控制，浮球開關不含導致故障發生和波紋管、彈簧、密封等部件。而是采用直浮子驅動開關內部磁鐵，浮球開關的簡捷的杠桿使開關瞬間動作。浮子懸臂角有限位設計，防止浮子垂直。 浮球液位開關是一種結構簡單、使用方便、安全可靠的液位控制器。它比一般機械開關速度快、工作壽命長；與電子開關相比，它又有抗負載沖擊能力強的特點,一只產品可以實現多點控制。
型號：FK型
數量：1套
（5）污泥回流泵
型 號：QW10-10-0.75
流 量：10m3/h,
揚 程：10 m
功 率：0.75KW
數 量：1臺
（6）清洗系統
當膜在膜池內運行較長的時間，膜表面發生了污染，會使抽吸壓力上升，如果不采取措施會導致產水量下降，因此必須進行清洗使膜性能恢復。清洗的方式包括“在線化學清洗”、“離線物理清洗”和“離線化學清洗”。
〈1〉次氯酸清洗（采用加藥泵泵入）
a) 清洗藥箱：
清洗藥箱采用PE材質

設備房

1）輔助用房
主要用于安裝鼓風機、出水泵、控制系統、清洗藥劑及現場工作所必須的工具。
有效尺寸：長×寬×高（mm）4500×3500×3000
材質：鋼結構/磚混
數量：1座
